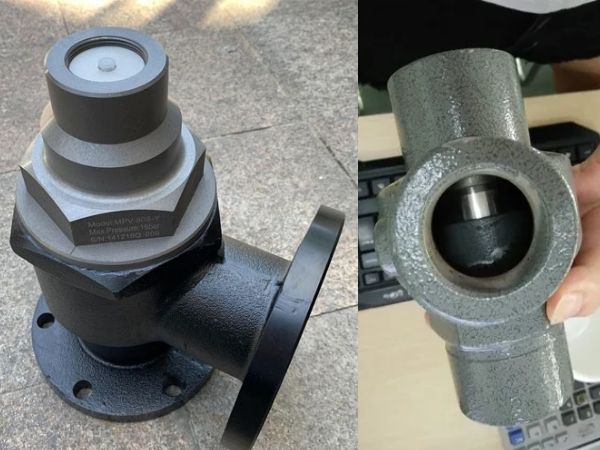

Van áp suất tối thiểu máy nén khí (Minimum Pressure Valve) là linh kiện quyết định khả năng hồi dầu bôi trơn, bảo vệ lọc tách và đầu nén khỏi hư hỏng do áp suất thấp. HTC cung cấp đầy đủ định nghĩa, cấu tạo, nguyên lý hoạt động, vai trò trong hệ thống khí nén, cách nhận biết hỏng hóc, quy trình bảo trì và kiểm tra định kỳ. Hãy bắt đầu từ phần định nghĩa và vị trí lắp đặt để nắm rõ nền tảng trước khi đi vào kỹ thuật chi tiết.
Van áp suất tối thiểu máy nén khí là gì? Vị trí lắp đặt
Van áp suất tối thiểu máy nén khí là dạng van một chiều có lò xo, lắp trên đường khí ra của bình tách dầu. Chức năng cốt lõi của nó là giữ cho áp suất bên trong bình tách không rơi xuống dưới ngưỡng thiết kế, thường trong dải 3,5-4,5 bar trên các máy nén khí trục vít công nghiệp.

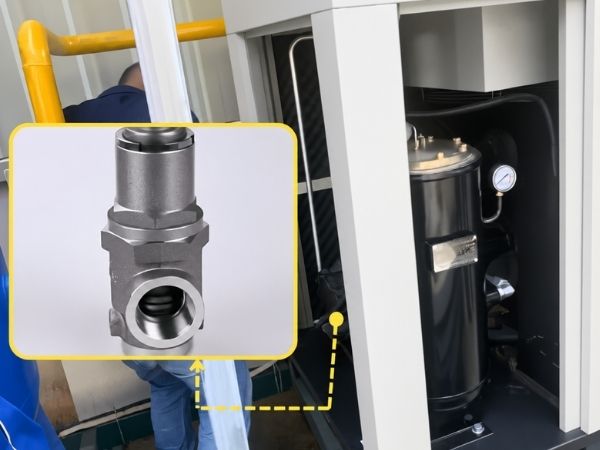

- Trên máy nén khí trục vít,van MPV khí nén được lắp trực tiếp trên nắp bình tách dầu, nằm giữa bình tách và đường ống dẫn khí ra bộ làm mát sau (aftercooler). Khi mở nắp máy, kỹ sư bảo trì có thể nhìn thấy van ngay phía trên cụm bình dầu, liên hệ trực tiếp với đồng hồ áp suất bình dầu gắn bên cạnh.
- Trên máy nén khí piston, biến thể MPV thường xuất hiện trong cụm xả hoặc trên đường ống ra khỏi bình chứa khí nén, đóng vai trò phụ trợ kiểm soát chiều dòng khí.
Cấu tạo và cơ chế hoạt động của van áp suất tối thiểu máy nén khí
Van áp suất tối thiểu máy nén khí được cấu tạo từ thân van, piston, lò xo và gioăng làm kín, hoạt động dựa trên sự cân bằng giữa lực lò xo và áp suất khí nén trong bình tách để quyết định thời điểm mở – đóng van. Vật liệu và thông số cấu tạo sẽ ảnh hưởng trực tiếp đến độ bền và dải áp làm việc của từng dòng van.

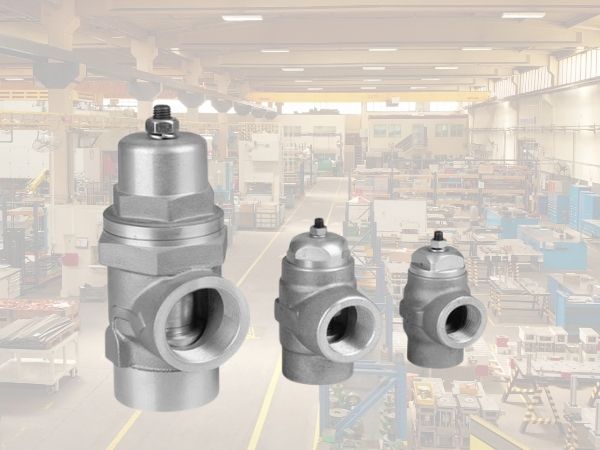

Cấu tạo cơ bản của van
Cấu tạo cơ bản của một van áp suất tối thiểu phổ biến bao gồm:
- Thân vanthường được đúc từ hợp kim nhôm hoặc thép không gỉ, có ren kết nối tiêu chuẩn để lắp vào nắp bình tách.
- Bên trong, piston van điều chỉnhlà chi tiết chuyển động chính, trượt lên xuống theo trục van để mở hoặc đóng đường thông khí.
- Lò xo kiểm soát áp suấtđược đặt phía sau piston, tạo lực đóng van khi áp suất trong bình chưa đủ.
- Gioăng kínchống rò rỉ – thường là O-ring cao su chịu dầu – bao quanh piston để ngăn khí và dầu rò qua khe hở thân van.
Một số thiết kế còn có vít điều chỉnh áp ở đầu van để tinh chỉnh lực lò xo, từ đó thay đổi ngưỡng áp mở van trong biên độ cho phép. Bộ seal kit (bao gồm lò xo và gioăng phớt) là phần hao mòn chính cần thay thế định kỳ sau nhiều nghìn giờ vận hành.
Nguyên lý hoạt động (Cơ chế duy trì áp)
Khi áp suất bình tách dưới 3,5-4 bar, lực lò xo thắng áp khí, van đóng hoàn toàn; khi áp vượt ngưỡng này, áp suất khí đẩy piston nén lò xo, van mở dần và cho phép khí nén đi ra hệ thống phân phối. Cơ chế này đảm bảo áp suất hồi dầu luôn đủ để dầu bôi trơn chảy ngược về đầu nén thay vì bị giữ lại trong bình tách.
Ở chế độ có tải, van mở ổn định theo áp suất làm việc. Ở chế độ không tải, van đóng lại để giữ áp tối thiểu trong bình, tránh hiện tượng khí nén chảy ngược từ đường ống về phía máy. Dải áp suất tối thiểu 4-6 bar được cài đặt tùy theo thiết kế từng hãng và loại máy.

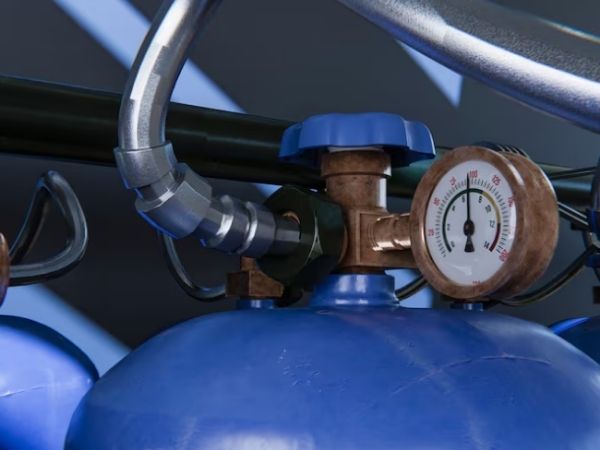

Ứng dụng và vai trò của van áp suất tối thiểu máy nén khí
Van áp suất tối thiểu máy nén khí giúp duy trì áp suất hồi dầu ổn định, bảo vệ lọc tách và đầu nén, đồng thời ngăn khí nén chảy ngược, từ đó giữ hệ thống khí nén hoạt động ổn định và an toàn.
- Duy trì áp suất tối thiểu trong bình tách, đảm bảo áp suất hồi dầu đủ để dầu bôi trơn chảy liên tục về đầu nén máy nén khí. Nếu áp suất bình tách rơi quá thấp, dầu không thể hồi về, đầu nén sẽ nhanh nóng và mài mòn nghiêm trọng.
- Bảo vệ bộ tách dầu-khí (lọc tách dầu) bằng cách giới hạn vận tốc dòng khí đi qua lõi lọc. Khi van đóng ở áp thấp, lưu lượng khí qua lọc tách được kiểm soát, tránh tình trạng lõi lọc bị móp hoặc vỡ do chênh áp đột ngột.
- Đóng vai trò như van một chiều máy nén khí, ngăn khí thoát máy nén và ngăn khí nén chảy ngược từ bình chứa về phía máy khi dừng hoặc chạy không tải. Nếu mất chức năng này, áp suất đường ống sẽ sụt nhanh và máy phải khởi động tải nặng liên tục, rút ngắn tuổi thọ toàn hệ thống.
Trong các nhà máy sản xuất sử dụng máy nén khí Hitachi hoặc các dòng máy nén khí công nghiệp khác, MPV giúp hệ thống phân phối khí duy trì áp suất đường ống ổn định cho toàn bộ thiết bị tiêu thụ phía sau. Điều này giảm thiểu sụt áp đột ngột khi nhiều thiết bị cùng hoạt động, đồng thời giảm số lần máy phải khởi động lại dưới tải nặng. Bình chứa khí nén kết hợp với MPV hoạt động tốt sẽ tạo ra một hệ thống khí nén ổn định, đáp ứng nhu cầu sản xuất liên tục.
Dấu hiệu nhận biết van áp suất tối thiểu bị lỗi và cách kiểm tra
Van áp suất tối thiểu bị lỗi thường biểu hiện qua việc máy có áp nhưng không ra hơi, dầu trào ra đường ống, áp suất rơi về 0 khi không tải hoặc có tiếng rò rỉ tại nắp bình tách. Việc nhận diện sớm và kiểm tra đúng quy trình giúp tránh hư hỏng lan rộng sang lọc tách và đầu nén.

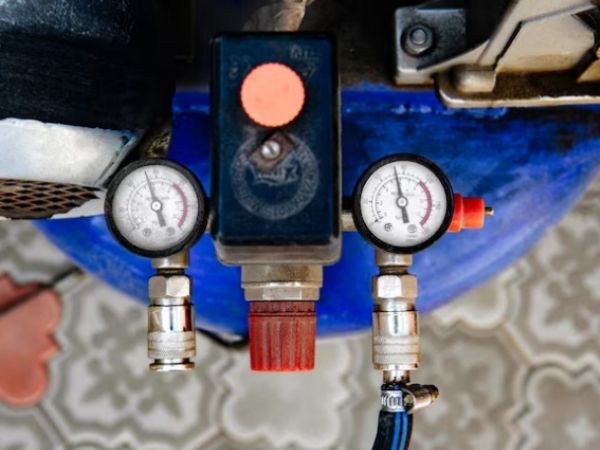

4 Dấu hiệu hư hỏng thường gặp
Van áp suất tối thiểu bị lỗi thường không gây dừng máy đột ngột mà biểu hiện qua các dấu hiệu sau:
- Máy nén khí khó khởi động hoặc dòng điện khởi động quá cao:Van kẹt đóng khiến áp suất tích tụ trong bình tách không thoát ra được, tạo tải ngược lên đầu nén ngay khi khởi động. Đồng hồ áp suất bình dầu thường giữ nguyên mức cao dù máy đã dừng từ trước.
- Dầu bôi trơn hao hụt nhanh, lẫn nhiều trong khí nén đầu ra:Van kẹt mở hoặc gioăng kín chống rò rỉ bị hỏng khiến áp suất bình tách không đủ để hồi dầu, dầu theo khí ra đường ống. Đây là dấu hiệu điển hình của van MPV hỏng kết hợp với lọc tách dầu đã bão hòa.
- Áp suất hệ thống lên chậm hoặc không thể đạt mức cài đặt:Van áp suất tối thiểu không tải bị mòn lò xo kiểm soát áp suất dẫn đến van mở sớm hơn ngưỡng thiết kế, khí nén thoát ra trước khi bình tách đạt áp đủ để hồi dầu và nén tiếp. Quan sát đồng hồ áp suất bình dầu sẽ thấy áp không vượt quá 3 bar dù máy đang chạy đầy tải.
- Khí nén dội ngược lại khi tắt máy (kèm tiếng rít hoặc trào dầu ra lọc gió):Đây là biểu hiện của van kẹt mở hoàn toàn, mất chức năng van một chiều máy nén khí. Khí nén từ bình chứa chảy ngược về phía đầu nén, đẩy dầu trào ra lọc gió và gây tiếng rít đặc trưng khi tắt máy.
Hướng dẫn bảo trì và kiểm tra van định kỳ
Để van áp suất tối thiểu luôn hoạt động ổn định, kỹ thuật viên nên thực hiện các bước bảo trì sau theo định kỳ khuyến nghị của nhà sản xuất:
- Xả áp hoàn toàn:Tắt máy nén khí, ngắt nguồn điện tổng và xả toàn bộ áp suất dư trong bình tách dầu về mức 0 bar trước khi tháo lắp.
- Tháo rời và vệ sinh chi tiết: Tháo các bu-lông kết nối, rút cụm piston, lò xo chính và đĩa van. Dùng dung dịch tẩy rửa chuyên dụng lau sạch muội dầu tích tụ.
- Kiểm tra độ mòn cơ khí: Đo chiều dài tự do của lò xo nén, kiểm tra vết xước trên thân piston và độ đàn hồi của các gioăng làm kín (O-ring).
- Thay thế bộ Kit bảo trì (Service Kit):Khuyến cáo thay mới toàn bộ gioăng phớt, lò xo và đĩa van định kỳ sau mỗi 8.000 – 12.000 giờ vận hành.
Van áp suất tối thiểu máy nén khí tuy nhỏ nhưng ảnh hưởng trực tiếp đến hiệu suất tách dầu, độ bền động cơ và sự ổn định của cả hệ thống khí nén. Hiểu đúng cấu tạo, nguyên lý và nhận biết sớm các dấu hiệu hư hỏng sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và tránh gián đoạn sản xuất. Nếu bạn đang gặp vấn đề với van áp suất tối thiểu hoặc đang cân nhắc lựa chọn một chiếc máy nén khí phù hợp, hãy liên hệ ngay HTC qua hotline 0984 983 444 để được đội ngũ kỹ thuật tư vấn chi tiết.
