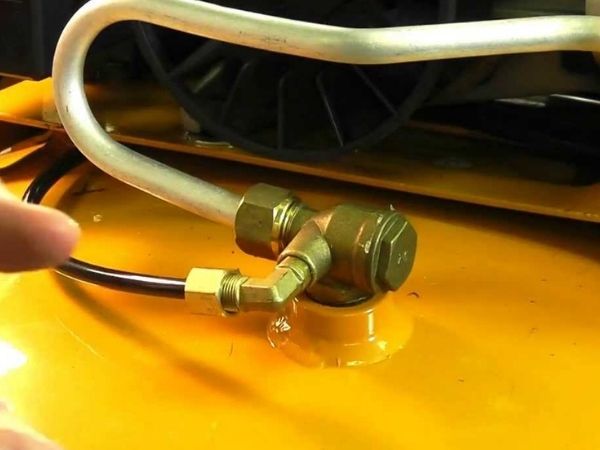

Van một chiều máy nén khí ngăn chặn tình trạng khí nén chảy ngược từ bình chứa về cụm đầu nén khi động cơ ngừng chạy. Linh kiện cơ khí nhỏ gọn này đóng vai trò then chốt trong việc duy trì áp suất ổn định và bảo vệ hệ thống khỏi sự cố quá tải nguy hiểm. Bài viết của Thiết bị Công nghiệp HTC sẽ giải đáp thông tin về van một chiều, cách chọn và lắp đặt đúng kỹ thuật để hệ thống khí nén vận hành bền bỉ, an toàn.
Van một chiều máy nén khí là gì? Cấu tạo van một chiều máy nén khí
Van một chiều (check valve) là thiết bị cơ khí cho phép dòng khí nén chỉ di chuyển theo một hướng và tự động chặn dòng khí chảy ngược lại. Van hoạt động hoàn toàn tự động nhờ chênh lệch áp suất, không cần bộ điều khiển hay nguồn điện.

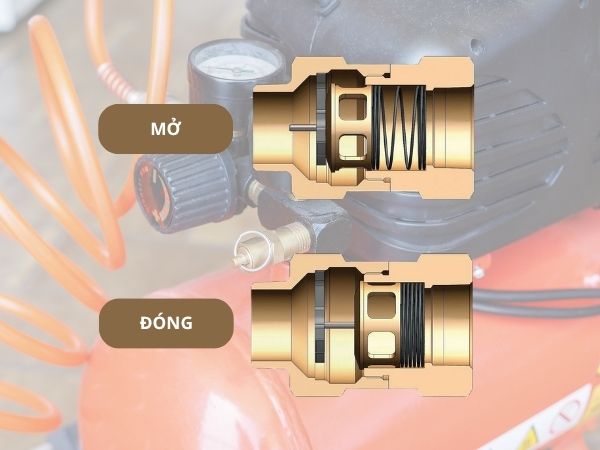

Về cấu tạo, van một chiều máy nén khí thường gồm các bộ phận chính:
- Thân van (Body):thường làm bằng đồng, gang hoặc inox, chịu áp lực và chống ăn mòn.
- Cửa vào – cửa ra (Inlet/Outlet):xác định chiều dòng khí lưu thông.
- Đĩa van hoặc bi van (Disc/Ball):bộ phận đóng – mở, quyết định van có cho khí đi qua hay không.
- Lò xo (Spring):tạo lực đóng van khi không có áp suất khí tác động, giúp van phản ứng nhanh và kín khít.
- Gioăng làm kín (Seal/Gasket):đảm bảo van không rò rỉ khí khi đóng.

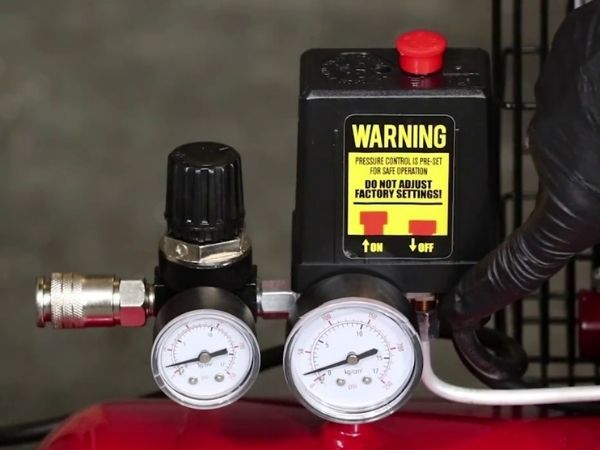

Van một chiều máy nén khí có tác dụng gì?
Chức năng cốt lõi của van một chiều là ngăn khí nén chảy ngược từ bình chứa khí (bồn khí) về lại đầu nén của máy nén khí khi máy dừng hoạt động. Cụ thể, van một chiều máy nén khí mang lại các lợi ích sau:
- Bảo vệ đầu nén (pít-tông, trục vít):ngăn khí áp suất cao dội ngược, tránh hư hỏng cơ cấu nén.
- Duy trì áp suất ổn địnhtrong bình chứa, giúp hệ thống khí nén hoạt động liên tục, không bị sụt áp đột ngột.
- Giảm tải cho động cơ khi khởi động lại:vì khí không dồn ngược về đầu nén, motor không phải hoạt động chống áp khi bật máy.
- Tăng tuổi thọ hệ thống:hạn chế va đập cơ khí và mài mòn sớm ở các chi tiết chuyển động.
- Đảm bảo an toàn vận hành:giảm nguy cơ nổ ống, xì van do áp suất ngược không kiểm soát.

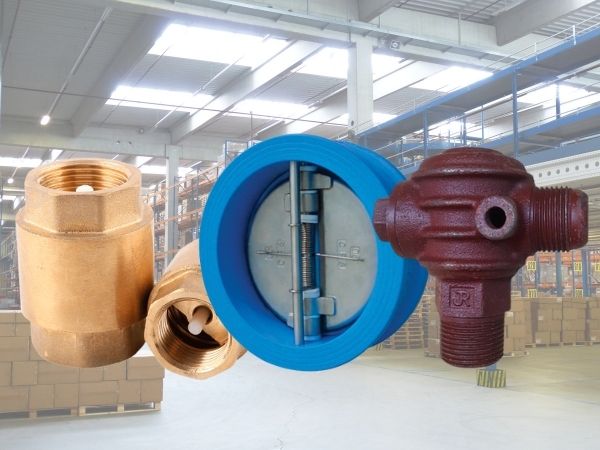

Các loại van một chiều máy nén khí phổ biến
Doanh nghiệp sản xuất chế tạo các loại van một chiều máy nén khí dựa trên từng nguyên lý đóng mở và kết cấu cơ học riêng biệt. Khách hàng lựa chọn thiết bị phù hợp sẽ dựa vào áp suất hoạt động cũng như loại máy nén khí đang vận hành.
Van một chiều lò xo
Van một chiều lò xo (spring-loaded check valve) sử dụng lực đàn hồi của lò xo để đóng van ngay khi áp suất khí giảm xuống dưới ngưỡng thiết lập. Đây là loại van được sử dụng rộng rãi nhất trong các hệ thống máy nén khí công nghiệp vì:
- Đóng – mở nhanh, phản ứng tức thời với thay đổi áp suất.
- Có thể lắp đặt ở mọi vị trí (ngang, đứng, nghiêng) mà vẫn đảm bảo độ kín.
- Chịu được áp suất và tần suất đóng mở cao.
Loại van này phù hợp với máy nén khí trục vít, máy nén khí piston công suất vừa và lớn.
Van một chiều dạng lá/lật
Van một chiều máy nén khí dạng lá (hay van lật – swing check valve) hoạt động dựa trên nguyên lý bản lề: một tấm đĩa (lá van) xoay quanh trục để mở khi có dòng khí xuôi chiều và tự sập xuống khi dòng khí đảo chiều. Đặc điểm nổi bật:
- Cấu tạo đơn giản, chi phí thấp.
- Tổn thất áp suất khi khí đi qua tương đối nhỏ.
- Thường lắp trên đường ống nằm ngang, ít phù hợp với lắp đặt theo phương thẳng đứng.
Van dạng lá thường xuất hiện trong các hệ thống khí nén công suất nhỏ đến trung bình, hoặc đường ống dẫn khí chính có đường kính lớn.
Van một chiều piston
Van một chiều piston dùng một piston nội bộ di chuyển tịnh tiến trong xy-lanh của van để đóng – mở dòng khí, thường kết hợp thêm cơ cấu giảm chấn giúp đóng van êm, hạn chế hiện tượng va đập thủy lực hay va đập khí. Ưu điểm:
- Độ bền cao, chịu được áp suất lớn và môi trường khắc nghiệt.
- Đóng van êm, giảm tiếng ồn và rung động cho hệ thống.
- Thích hợp cho các hệ thống khí nén công nghiệp yêu cầu độ tin cậy cao (nhà máy sản xuất, dây chuyền tự động).
Cách chọn van một chiều phù hợp cho máy nén khí
Người sử dụng cần xem xét kỹ các thông số kỹ thuật của thiết bị để lựa chọn đúng dòng van một chiều máy nén khí tương thích. Bảng so sánh dưới đây cung cấp các tiêu chí lựa chọn quan trọng mà khách hàng không nên bỏ qua:
| Tiêu chí | Điểm cần lưu ý |
| Kích thước chân ren | Kỹ thuật viên đo đạc chính xác kích thước ống nối (Ví dụ: 1/2″, 3/4″, 1″) để đảm bảo sự vừa vặn. |
| Vật liệu chế tạo | Đồng thau phù hợp với máy nén nhỏ; Gang hoặc Inox thích hợp cho môi trường chứa hóa chất ăn mòn. |
| Áp suất làm việc | Áp suất định mức của van phải đạt giá trị lớn hơn hoặc bằng áp suất vận hành tối đa của máy. |
| Chủng loại máy | Khách hàng chọn van lò xo cho máy piston; van dạng lật hoặc piston cho máy nén khí trục vít công suất lớn. |

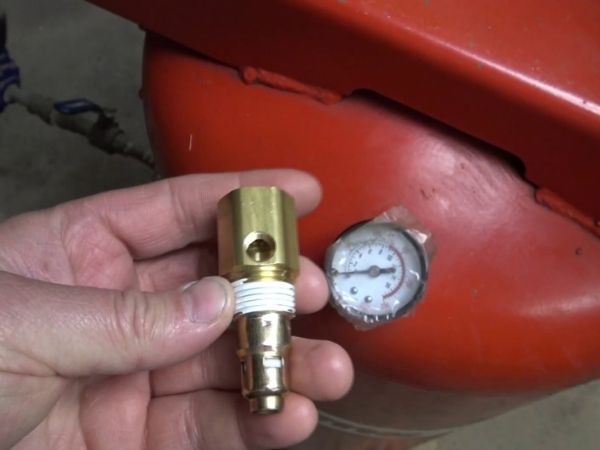

Hướng dẫn lắp đặt van một chiều máy nén khí
Kỹ thuật viên thực hiện quy trình lắp đặt van một chiều máy nén khí đúng tiêu chuẩn để phòng tránh hiện tượng xì khí nén ra ngoài môi trường. Thao tác chuẩn xác giúp nâng cao hiệu suất làm việc của toàn bộ hệ thống khí nén, đồng thời gia tăng tuổi thọ linh kiện.
Xác định đúng vị trí và chiều lắp
Van một chiều thường được lắp trên đường ống nối giữa đầu nén khí và bình chứa khí, ngay sau van xả của đầu nén. Trên thân van luôn có mũi tên chỉ chiều dòng khí và mũi tên phải cùng chiều với hướng khí di chuyển từ máy nén khí đến bình chứa. Lắp ngược chiều sẽ khiến van chặn dòng khí, khiến máy nén khí không thể tăng áp.
Các bước lắp đặt cơ bản
Kỹ thuật viên tuân thủ đầy đủ các thao tác theo trình tự để đảm bảo độ kín khít cho các mối nối ren. Các bước thi công lắp đặt van một chiều máy nén khí chuẩn được thực hiện cụ thể như sau:
- Ngắt máy và xả hết áp suất:Người thao tác ngắt hoàn toàn nguồn điện và rút van xả đáy để đưa áp suất bình tích áp về giá trị 0.
- Kiểm tra đường ống và van:Kỹ thuật viên lau chùi sạch sẽ chân ren, loại bỏ hết bụi bẩn cùng gỉ sét bám trên miệng ống.
- Lắp van đúng chiều:Thợ kỹ thuật quấn băng tan (cao su non) khoảng 4-5 vòng quanh chân ren và đặt van theo đúng hướng mũi tên.
- Siết kết nối vừa đủ:Người thao tác dùng cờ lê siết chặt khớp ren với một lực vừa phải để tránh làm nứt thân van đồng.
- Chạy thử và kiểm tra rò rỉ:Kỹ thuật viên bật nguồn cho máy nén khí vận hành và bôi nước xà phòng lên các mối nối để tìm điểm xì khí.
Lưu ý an toàn khi lắp đặt
Công tác an toàn lao động đòi hỏi người kỹ thuật viên phải duy trì sự tập trung cao độ trong suốt quá trình thao tác. Những quy tắc an toàn quan trọng bao gồm các nội dung sau:
- Luôn xả hết áp suất khí nén trước khi tháo lắp bất kỳ van nào trong hệ thống.
- Trang bị kính bảo hộ, găng tay khi thao tác với đường ống áp lực cao.
- Không tự ý thay van một chiều bằng loại không rõ thông số áp suất, dễ gây nổ đường ống.
- Định kỳ kiểm tra van một chiều 3-6 tháng/lần, đặc biệt với máy nén khí hoạt động liên tục 24/7.
- Nếu không có chuyên môn kỹ thuật, nên liên hệ đơn vị bảo trì uy tín để đảm bảo an toàn tuyệt đối.
Van một chiều máy nén khí bảo vệ toàn bộ cụm đầu nén và duy trì áp suất vận hành ổn định cho toàn hệ thống. Việc người dùng lựa chọn đúng chủng loại van kết hợp cùng quy trình lắp đặt chuẩn xác sẽ giúp doanh nghiệp tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ thiết bị. Nếu bạn cần tư vấn chọn van phù hợp hoặc cần một thiết bị máy nén khí Hitachi chất lượng, hãy liên hệ ngay Thiết Bị Công Nghiệp HTC qua hotline 0984 983 444 để được đội ngũ kỹ thuật hỗ trợ nhanh chóng, tận tâm.
