Bài viết này chi tiết hướng dẫn cài đặt máy nén khí Hitachi theo quy trình thực tế của kỹ thuật viên: từ chuẩn bị vị trí, đấu điện đến cài đặt áp suất, điều khiển từ xa và bảo dưỡng định kỳ. Nội dung được HTC trình bày dạng từng bước, dễ làm theo cho cả kỹ thuật viên và người vận hành đang xử lý máy nén khí trục vít Hitachi công suất nhỏ hay hệ thống công nghiệp lớn hơn.
Chuẩn bị trước khi cài đặt máy nén khí Hitachi
Trước khi đưa máy vào phòng máy và bắt đầu hướng dẫn cài đặt máy nén khí Hitachi, kỹ thuật viên HTC sẽ hướng dẫn bước chuẩn bị để máy vận hành bền lâu và giữ được hiệu suất lâu dài. Một môi trường lắp đặt đúng chuẩn sẽ giúp máy vận hành ổn định, giảm thiểu rủi ro hỏng hóc và tiết kiệm chi phí bảo trì.

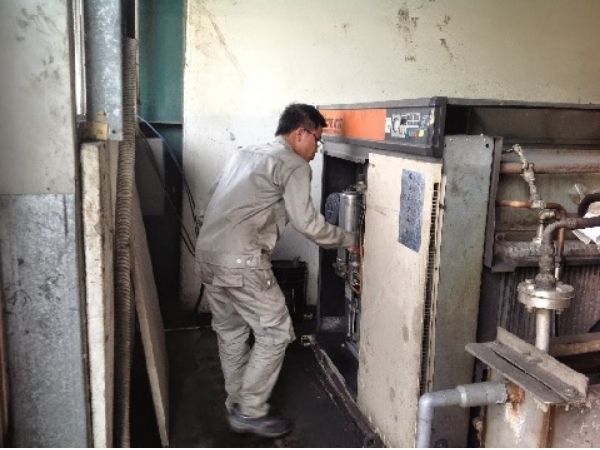

Yêu cầu vị trí lắp đặt tiêu chuẩn
Máy nén khí Hitachi yêu cầu môi trường lắp đặt đạt các tiêu chí sau để đảm bảo hiệu suất tối ưu và an toàn vận hành:
- Diện tích thông thoáng: Khoảng cách tối thiểu giữa máy với tường hoặc vật cản là 50-100 cm về mọi phía để đảm bảo lưu thông không khí làm mát.
- Nền phẳng, chịu tải: Sàn bê tông hoặc thép tấm có khả năng chịu tải gấp 1,5 lần trọng lượng máy. Tránh đặt máy trên nền gỗ hoặc nền không ổn định.
- Nhiệt độ môi trường: Giới hạn hoạt động từ 5°C đến 40°C. Nhiệt độ phòng trên 40°C làm tăng nguy cơ quá nhiệt, kích hoạt bảo vệ nhiệt tự động.
- Độ ẩm: Không vượt quá 85% (không đọng sương) vì độ ẩm cao làm tăng hàm lượng nước trong khí nén, ảnh hưởng đến thiết bị sử dụng hạ nguồn.
- Thông gió cưỡng bức: Với phòng máy kín, cần lắp hệ thống quạt hút/thổi để duy trì nhiệt độ trong phòng dưới 35°C.
- Tránh xa bụi và hóa chất: Môi trường có bụi mịn, hơi sơn, hoặc khí ăn mòn sẽ làm giảm tuổi thọ bộ lọc khí đầu vào và các linh kiện nội bộ.

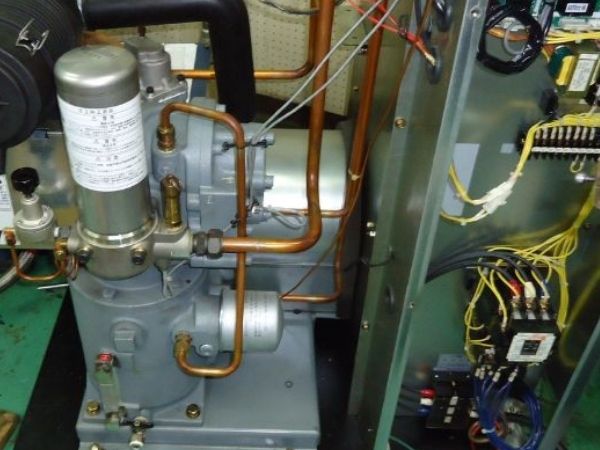

Kiểm tra hệ thống điện & nguồn cấp
Trước khi đấu nối bất kỳ thiết bị điện nào, hãy đọc kỹ nhãn thông số (nameplate) trên thân máy để xác nhận: công suất (kW/HP), điện áp định mức (thường là 380V/50Hz 3 pha), và áp suất làm việc tiêu chuẩn (phổ biến từ 0,69-0,85 MPa).
Hướng dẫn cài đặt máy nén khí Hitachi cần kiểm tra điện áp nguồn cấp thực tế tại tủ điện bằng đồng hồ đo điện áp. Sai số cho phép là ±10% so với điện áp định mức. Nếu điện áp dao động quá lớn, cần lắp thêm ổn áp trước khi cấp cho máy. Chọn CB (aptomat) và tiết diện dây dẫn phù hợp với công suất máy là yếu tố an toàn không được bỏ qua.
Lưu ý bắt buộc: Trong toàn bộ quá trình thi công điện, phải cắt nguồn hoàn toàn và treo biển cảnh báo “Đang thi công – Không đóng điện” tại tủ điện chính. Tiếp địa (nối đất) là yêu cầu bắt buộc theo quy định an toàn điện.
Chuẩn bị vật tư & phụ kiện cần thiết
Trước khi bắt tay vào lắp đặt, hãy chuẩn bị đầy đủ các hạng mục sau:
- Manual gốc của máy (nếu có) và sơ đồ điện đi kèm.
- Đồng hồ đo điện áp, ampe kìm để kiểm tra nguồn điện.
- Dụng cụ đấu nối ống: cờ lê, băng tan (teflon tape), keo dán ren ống.
- Van chặn (ball valve) lắp gần đầu ra khí của máy.
- Khớp nối mềm (flexible joint) để cách ly rung động từ máy ra hệ thống ống.
- Nivô (thước thủy) để kiểm tra độ phẳng khi đặt máy.
Hướng dẫn cài đặt máy nén khí Hitachi dễ hiểu
Sau khi hoàn tất khâu chuẩn bị, bước tiếp theo trong hướng dẫn cài đặt máy nén khí Hitachi là cài đặt các thông số vận hành trên bộ điều khiển (controller) của máy. Đây là bước quan trọng ảnh hưởng trực tiếp đến hiệu suất, tiêu thụ điện năng và tuổi thọ máy.

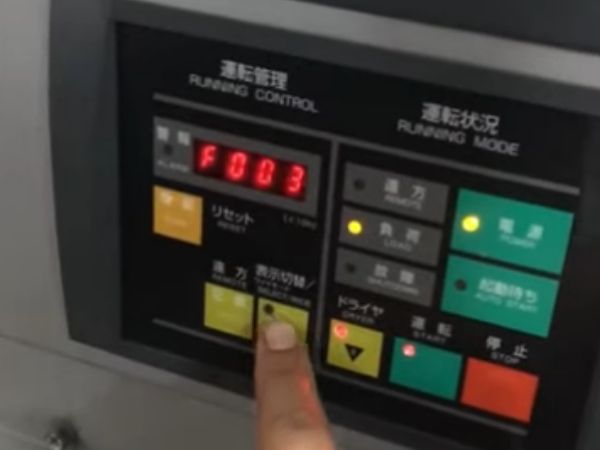

Cài đặt thông số cơ bản ban đầu
Ba thông số nền tảng cần cài đặt đúng trước khi đưa máy vào vận hành:
- Áp suất tải (Load Pressure): Là mức áp suất mà máy bắt đầu nén khí trở lại sau khi đã giảm tải. Thông thường được cài ở mức thấp hơn 0,5-1 bar so với áp suất dừng.
- Áp suất dừng (Unload Pressure): Là mức áp suất tối đa mà máy đạt được trước khi chuyển sang chế độ chạy không tải (unload). Cài đặt quá cao → tiêu tốn điện năng, tăng nhiệt độ vận hành; cài đặt quá thấp → không đủ áp cho thiết bị sử dụng.
- Thời gian delay (Delay Time): Là khoảng thời gian (tính bằng giây) máy tiếp tục chạy không tải trước khi tắt hẳn khi không có nhu cầu khí. Thường cài từ 5 đến 15 phút tùy đặc điểm sử dụng của xưởng: Delay ngắn quá → máy đóng/mở nhiều lần, mòn contacto; delay dài quá → lãng phí điện.
Hướng dẫn cài đặt áp suất máy nén khí Hitachi
Cài đặt áp suất đúng là chìa khóa để tối ưu hóa tiêu thụ năng lượng và bảo vệ hệ thống khí nén. Kỹ thuật viên hướng dẫn cài đặt máy nén khí Hitachi HTC khuyến nghị:
- Nguyên tắc cài áp suất đúng: Luôn cài áp suất làm việc thấp nhất có thể mà vẫn đáp ứng đủ yêu cầu của thiết bị sử dụng. Theo nguyên tắc chung, mỗi 1 bar tăng thêm tương đương tăng 7% tiêu thụ điện năng nên cần lưu ý để tránh lãng phí điện.
- Khoảng áp suất khuyến nghị theo ứng dụng:
- Dụng cụ khí nén cầm tay (súng vặn vít, búa khí): 5-6 bar.
- Sơn phun công nghiệp: 4-6 bar.
- Máy dập, máy ép khí nén: 6-8 bar.
- Hệ thống tự động hóa, xi lanh khí: 5-7 bar.
- Rửa xe, làm sạch bề mặt: 4-6 bar.
Các cách chỉnh áp suất máy nén khí Hitachi
Tùy theo đời máy và model, có ba phương pháp điều chỉnh áp suất máy nén khí phổ biến:

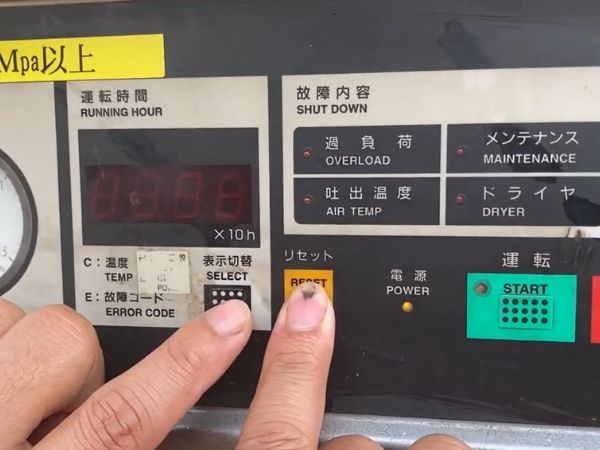

Cách 1 – Điều chỉnh trên bảng điều khiển
Đây là phương pháp áp dụng cho các dòng máy nén khí trục vít Hitachi đời mới (từ khoảng 2010 trở đi) có màn hình kỹ thuật số (Digital Monitor). Quy trình thực hiện cài đặt áp suất máy nén khí Hitachi qua bảng điều khiển như sau:
- Bước 1: Máy đang ở trạng thái STOP. Nhấn và giữ đồng thời phím RESET + SELECT trong khoảng 3 giây để vào menu cài đặt sâu (Service Menu hoặc Parameter Setting).
- Bước 2: Dùng phím SELECT để di chuyển đến mục cài đặt áp suất (thường hiển thị là “P-SET”, “CUT-IN”, “CUT-OFF” hoặc tương đương tùy firmware).
- Bước 3: Dùng phím tăng/giảm (▲/▼) để điều chỉnh giá trị áp suất mong muốn.
- Bước 4: Nhấn ENTER hoặc SET để xác nhận. Lặp lại cho cả hai thông số Cut-in và Cut-off.
- Bước 5: Thoát menu và khởi động lại máy để kiểm tra giá trị đã lưu.
Lưu ý: Tổ hợp phím cụ thể có thể khác nhau giữa các dòng máy (OSP Series, Hiscrew Series…) nên người vận hành luôn phải đối chiếu với manual gốc trước khi thao tác.
Cách 2 – Điều chỉnh bằng rơ le áp suất
Với các máy nén khí piston Hitachi đời cũ hoặc một số model không có màn hình điều chỉnh số, rơ le áp suất khí nén (Pressure Switch) là thiết bị cơ học dùng để kiểm soát áp suất Cut-in/Cut-off. Để hướng dẫn cài đặt máy nén khí Hitachi áp suất bằng rơ le:
- Bước 1: Tắt máy, xả áp hoàn toàn trong bình chứa trước khi thao tác.
- Bước 2: Mở nắp bảo vệ của Công tắc áp suất (rơ le áp suất).
- Bước 3: Xác định vít chỉnh chính (Main spring – điều chỉnh áp suất Cut-off) và vít chỉnh phụ (Differential spring – điều chỉnh khoảng chênh lệch Cut-in/Cut-off).
- Bước 4: Dùng tua vít xoay vít chính theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp. Mỗi vòng xoay tương ứng khoảng 0,05-0,1 MPa (giá trị tham khảo, phụ thuộc vào model rơ le).
- Bước 5: Khởi động lại máy, theo dõi áp suất thực tế trên đồng hồ và điều chỉnh thêm nếu cần.

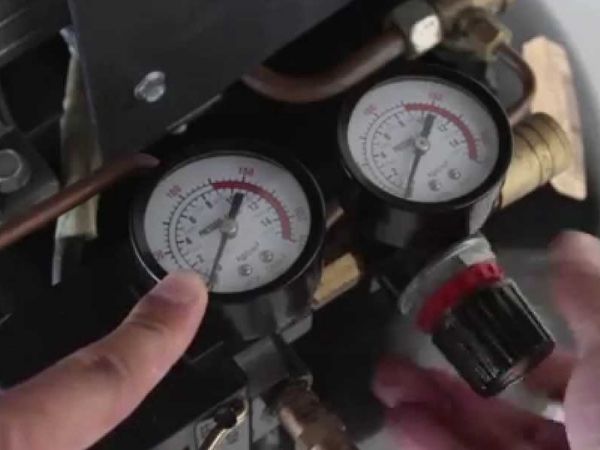

Cách 3 – Sử dụng van điều áp (Modulator Valve)
Modulator Valve (Van điều chỉnh áp suất / van điều áp) là linh kiện có trên các máy nén khí trục vít Hitachi, có chức năng điều tiết lưu lượng nạp khí vào đầu nén để kiểm soát áp suất đầu ra một cách trơn tru hơn so với đóng/ngắt cứng.
Việc hiệu chỉnh van này thường liên quan đến điều chỉnh lò xo bên trong van và cần thực hiện bởi kỹ thuật viên có chuyên môn. Không tự ý tháo hoặc điều chỉnh Modulator Valve nếu chưa được đào tạo, vì sai sót có thể dẫn đến máy không đạt áp hoặc chạy quá áp.

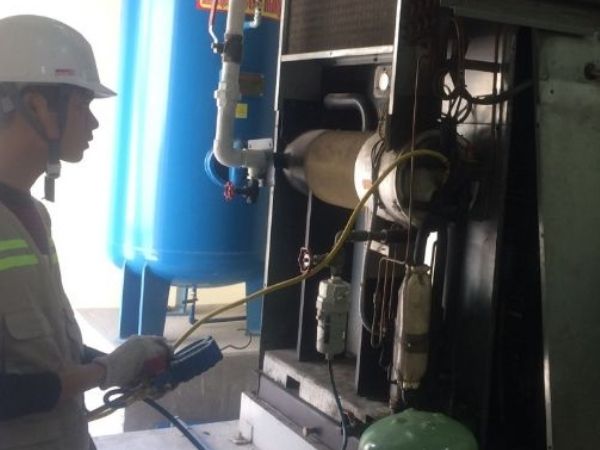

Cài đặt chế độ điều khiển & Vận hành từ xa
Với các nhà máy có phòng điều khiển trung tâm hoặc hệ thống SCADA/PLC, việc hướng dẫn cài đặt máy nén khí Hitachi Remote Control giúp tối ưu hóa quản lý vận hành và phản ứng nhanh với sự cố.
Khi nào cần dùng điều khiển từ xa
Chế độ Remote thường được kích hoạt trong các trường hợp:
- Máy được đặt tại vị trí khó tiếp cận (tầng hầm, phòng máy riêng biệt).
- Hệ thống nhiều máy chạy song song cần đồng bộ khởi động/dừng theo logic tự động.
- Tích hợp với hệ thống quản lý năng lượng (EMS) hoặc hệ thống BMS tòa nhà.
- Yêu cầu ghi nhật ký vận hành tự động và cảnh báo từ xa.
Cách bật/tắt chế độ Remote
Trước tiên, cần phân biệt hai chế độ vận hành: Local là điều khiển trực tiếp qua các phím START/STOP trên bảng điều khiển của máy; Remote là điều khiển bằng tín hiệu tiếp điểm khô từ bên ngoài (PLC, timer, công tắc từ xa…).
- Cài đặt ngắn hạn (chuyển chế độ trên bảng điều khiển): Vào menu Operation Mode trên màn hình → chọn LOCAL hoặc REMOTE. Khi chuyển sang REMOTE, các phím START/STOP trên bảng điều khiển sẽ không còn tác dụng trực tiếp nữa mà máy sẽ chờ tín hiệu từ mạch ngoài.
- Cài đặt dài hạn (đấu dây Remote): Nguyên tắc đấu dây Remote sử dụng tiếp điểm NO (Normally Open) hoặc NC (Normally Closed) theo sơ đồ trong manual. Thường có một cặp chân terminal riêng trên bảng mạch điều khiển (hoặc DIP SW1) dành cho tín hiệu Remote Start/Stop. Việc đấu dây này chỉ nên do kỹ sư điện có kinh nghiệm thực hiện vì liên quan đến mạch điều khiển của máy.
Hướng dẫn sử dụng máy nén khí Hitachi qua bảng điều khiển
Bảng điều khiển (Control Panel) là giao diện tương tác chính giữa người vận hành và máy. Nắm vững hướng dẫn sử dụng máy nén khí Hitachi qua chức năng từng phím và ý nghĩa các thông số hiển thị giúp bạn vận hành tự tin và phát hiện sớm bất thường.

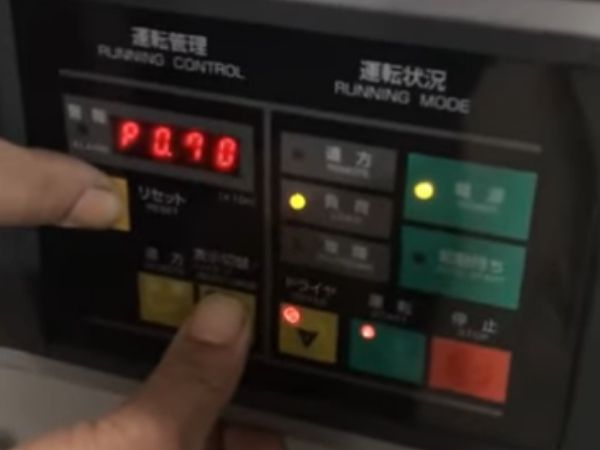

Các phím chức năng cơ bản
Màn hình Digital Monitor thường hiển thị luân phiên hoặc theo lựa chọn các thông số: áp suất thực tế (đơn vị MPa hoặc bar), nhiệt độ dầu/khí đầu ra, tổng giờ chạy, giờ chạy có tải và trạng thái hiện tại của máy (RUN / STOP / ALARM / LOAD / UNLOAD).
- Phím START (màu xanh lá): Khởi động máy khi đang ở chế độ Local. Chỉ có tác dụng khi máy đang ở trạng thái STOP và không có lỗi (Alarm) đang kích hoạt.
- Phím STOP (màu đỏ): Dừng máy. Sau khi nhấn, máy sẽ chạy thêm một khoảng thời gian xả áp ngắn (cool-down) trước khi dừng hoàn toàn – đây là quy trình bình thường, không phải lỗi.
- Phím RESET: Dùng để xóa thông báo lỗi (Alarm) sau khi bạn đã xử lý xong nguyên nhân gây ra lỗi đó. Lưu ý quan trọng: nhấn RESET mà không xử lý nguyên nhân gốc rễ sẽ khiến lỗi tái xuất hiện ngay sau đó. Ngoài ra, Phím RESET còn được dùng kết hợp với Phím SELECT để truy cập menu cài đặt sâu như đã mô tả ở phần trên.
- Phím SELECT (hoặc ENTER/MENU): Dùng để chuyển màn hình hiển thị giữa các thông số (áp suất → nhiệt độ → giờ chạy → trạng thái), xác nhận lựa chọn trong menu và di chuyển giữa các mục cài đặt.
Ý nghĩa các thông số hiển thị
Màn hình của máy nén khí Hitachi hiển thị liên tục các thông số vận hành quan trọng:
- Áp suất (Pressure): Hiển thị áp suất thực tế trong hệ thống, đơn vị MPa hoặc bar. Để quy đổi nhanh: 0,69 MPa ≈ 7 bar; 0,83 MPa ≈ 8,3 bar. Khi áp suất đạt giá trị Cut-off, máy chuyển sang chế độ UNLOAD hoặc dừng.
- Nhiệt độ (Temperature): Thể hiện nhiệt độ dầu hoặc khí đầu ra của đầu nén. Dải nhiệt độ vận hành bình thường thường nằm trong khoảng 75-85°C. Nếu nhiệt độ vượt ngưỡng bảo vệ (thường 95-105°C tùy model), máy sẽ tự động dừng và kích hoạt Alarm nhiệt độ cao.
- Giờ chạy (Running hours): Tổng số giờ máy đã vận hành là thông số quan trọng để lên lịch bảo dưỡng định kỳ.
- Về các đèn LED trạng thái: đèn RUN sáng khi máy đang chạy, đèn LOAD/UNLOAD cho biết máy đang ở chế độ có tải hay không tải, đèn ALARM sáng khi có sự cố cần xử lý, đèn SERVICE nhắc nhở đến hạn bảo dưỡng định kỳ (nếu model hỗ trợ).
Lưu ý an toàn quan trọng: Chỉ cài đặt hoặc thay đổi thông số khi bạn hiểu rõ ý nghĩa của chúng. Tuyệt đối không tự ý chỉnh các thông số bảo vệ như giới hạn nhiệt độ cao, giới hạn dòng điện hay áp suất tối đa nếu không có sự cho phép và giám sát của kỹ sư có chuyên môn.
Quy trình chạy thử & Vận hành máy sau cài đặt
Sau khi hoàn thành toàn bộ hướng dẫn cài đặt máy nén khí Hitachi, bước chạy thử là khâu kiểm tra tổng thể trước khi đưa máy vào vận hành chính thức. Đây cũng là bước quan trọng nhất để xác nhận toàn bộ hệ thống hoạt động đúng thiết kế.

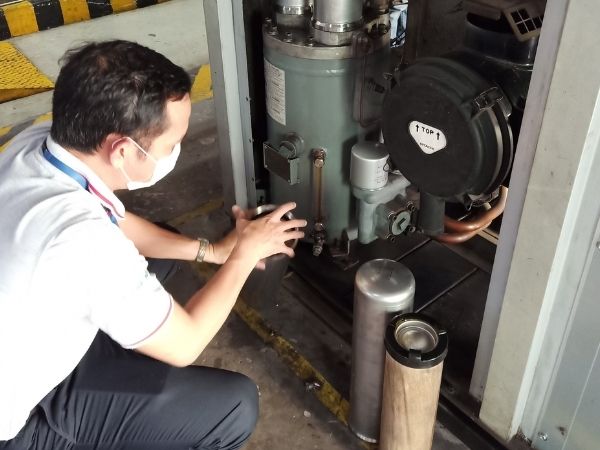

Checklist trước khi chạy máy
Trước khi nhấn nút START lần đầu tiên, hãy thực hiện kiểm tra toàn bộ theo danh sách sau:
- Mức dầu: Kiểm tra mức dầu bôi trơn qua kính quan sát (sight glass) trên thân máy. Mức dầu phải nằm trong vạch MIN-MAX. Không khởi động máy nếu dầu dưới mức MIN vì điều này có thể gây hỏng trục vít hoặc các chi tiết chuyển động bên trong ngay lập tức.
- Hệ thống làm mát: Kiểm tra quạt làm mát hoạt động tốt, két làm mát không bị bụi bám dày, đường lưu thông không khí không bị chắn.
- Van & đường ống: Xác nhận van chặn đầu ra đang mở, tất cả các kết nối ống không rò rỉ (kiểm tra bằng nước xà phòng hoặc máy dò rò rỉ khí). Đảm bảo không có dụng cụ hay vật lạ còn sót trong vùng vận hành của máy.
Quy trình khởi động máy đúng chuẩn
Khởi động máy nén khí Hitachi yêu cầu sự quan sát tỉ mỉ đối với các phản ứng cơ khí ban đầu. Bạn nên thực hiện hướng dẫn cài đặt máy nén khí Hitachi và vận hành quy trình này một cách chậm rãi để đảm bảo dầu bôi trơn đã phủ đều lên các trục vít.
Theo dõi trong quá trình vận hành
Trong 30 phút đầu tiên vận hành, hãy theo dõi sát các thông số sau:
- Nhiệt độ phải tăng dần và ổn định trong khoảng 75-85°C. Nếu nhiệt độ tăng nhanh bất thường hoặc vượt 90°C, dừng máy ngay và kiểm tra hệ thống làm mát, mức dầu.
- Áp suất phải tăng đến giá trị Cut-off đã cài đặt, sau đó máy chuyển sang UNLOAD hoặc dừng theo đúng thông số. Nếu áp suất không đạt hoặc đạt quá chậm, kiểm tra lại hệ thống đường ống và van.
- Âm thanh bất thường: Tiếng rít kim loại, tiếng va đập, tiếng rung bất thường đều là dấu hiệu cần dừng máy và kiểm tra ngay. Máy nén khí Hitachi khi vận hành bình thường chỉ phát ra tiếng vận hành đều đặn, không có tiếng lạ đột ngột.

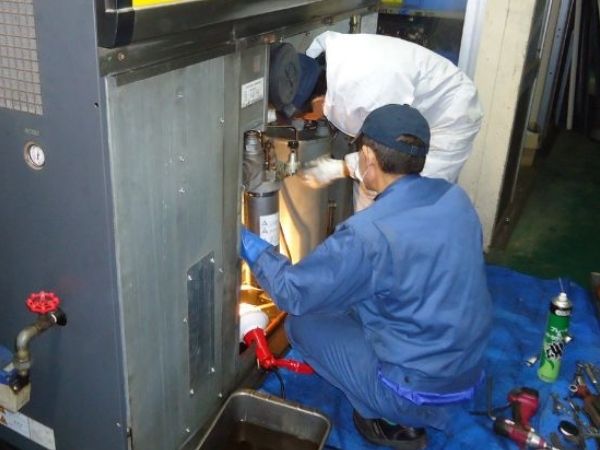

Kinh nghiệm cài đặt máy nén khí Hitachi từ kỹ thuật viên
Dưới đây tổng hợp những lưu ý thực tế từ quá trình kiểm tra máy nén khí Hitachi và cài đặt thực địa của chuyên gia hướng dẫn cài đặt máy nén khí Hitachi tại HTC – những điều không phải lúc nào cũng được ghi đầy đủ trong manual nhưng lại ảnh hưởng lớn đến hiệu quả vận hành.
- Không cài áp suất quá cao so với nhu cầu thực tế: Nhiều người nghĩ cài áp cao hơn sẽ “dự phòng” tốt hơn, nhưng thực tế mỗi 1 bar áp suất tăng thêm có thể làm tăng tiêu thụ điện từ 6-8%.
- Luôn kiểm tra dầu trước mỗi ca vận hành: Thói quen này tốn chưa đến 30 giây nhưng có thể cứu toàn bộ đầu nén trị giá hàng chục triệu đồng.
- Ghi log thông số sau mỗi lần cài đặt: Sau khi hoàn thành setup, hãy ghi lại toàn bộ thông số đã cài (áp suất Cut-in, Cut-off, thời gian delay, chế độ vận hành) vào sổ nhật ký máy hoặc file theo dõi. Khi có sự cố hoặc cần bàn giao cho kỹ thuật viên khác, bộ dữ liệu này là tài liệu không thể thiếu.
- Tuân thủ lịch bảo dưỡng định kỳ: Máy nén khí Hitachi được thiết kế để vận hành bền bỉ, nhưng điều đó chỉ đúng khi được bảo dưỡng đúng hạn. Thay dầu, thay lọc gió, lọc dầu, lọc tách dầu theo đúng mốc giờ quy định trong manual là yêu cầu bắt buộc.
