Một hệ thống máy nén khí hoạt động kém ổn định, sụt áp liên tục hay thường xuyên hỏng vặt phần lớn không phải do chất lượng máy, mà bắt nguồn từ việc setup sai cách ngay từ đầu. Việc lắp đặt máy nén khí đúng kỹ thuật không chỉ đảm bảo hiệu suất tối đa cho toàn bộ xưởng sản xuất, gara hay nhà máy, mà còn là yếu tố cốt lõi bảo vệ an toàn cho người lao động. Bài viết này, HTC sẽ hướng dẫn bạn chi tiết từ sơ đồ hệ thống, cách đi đường ống chuẩn xác cho đến những lưu ý vận hành giúp máy bền bỉ theo thời gian.

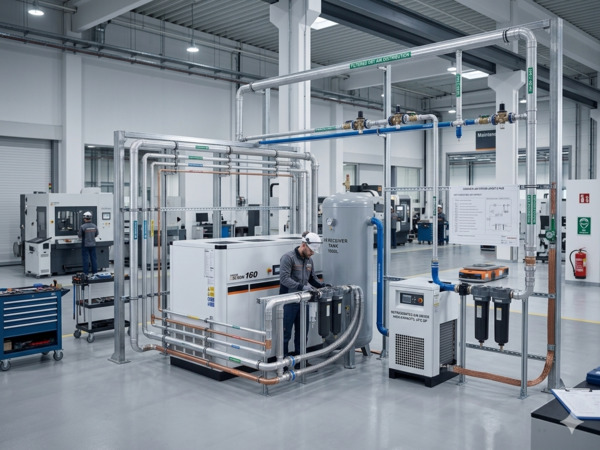

Hệ thống máy nén khí gồm những gì?
Một hệ thống khí nén hoàn chỉnh thường bao gồm nhiều thiết bị khác nhau hoạt động đồng bộ nhằm tạo ra nguồn khí sạch, ổn định và liên tục cho quá trình sản xuất. Hiểu rõ từng thành phần sẽ giúp việc lắp đặt máy nén khí dễ dàng và tối ưu hơn.
Dưới đây là các thiết bị cốt lõi cấu thành nên một hệ thống khí nén tiêu chuẩn hiện nay:
- Máy nén khí (Air Compressor): “Trái tim” của toàn hệ thống, có nhiệm vụ hút không khí từ môi trường ngoài và nén lại ở áp suất cao để chuyển đổi thành cơ năng dạng khí nén. Tùy quy mô, nhà xưởng thường dùng máy nén khí trục vít (công suất lớn, chạy liên tục) hoặc máy nén khí piston (nhỏ gọn, linh hoạt).
- Bình tích áp (Bình chứa khí nén – Air Tank): Thiết bị lưu trữ nguồn khí nén áp suất cao sau khi ra khỏi máy nén. Nó đóng vai trò như một “bình tích năng lượng”, giúp ổn định áp suất hệ thống, giảm tải cho máy nén không phải ngắt mở liên tục và hỗ trợ ngưng tụ một phần nước, bụi bẩn.
- Máy sấy khí (Air Dryer): Khí nén nguyên bản từ máy ra thường ngậm độ ẩm rất cao. Máy sấy khí (dạng tác nhân lạnh hoặc hấp thụ) có nhiệm vụ tách bỏ lượng hơi nước này, đưa khí nén về trạng thái khô ráo để bảo vệ đường ống khỏi han gỉ và tránh làm hỏng thiết bị đầu cuối.

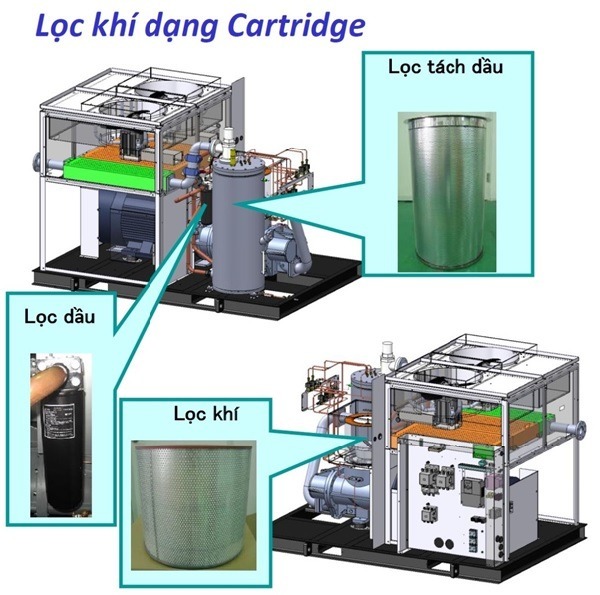

- Bộ lọc khí nén (Air Filter): Thường gồm cụm lọc thô, lọc tinh và lọc siêu tinh. Chúng giúp giữ lại tạp chất, hạt bụi mịn và hơi dầu lẫn trong khí nén, đảm bảo chất lượng khí đầu ra đạt độ sạch theo yêu cầu (đặc biệt quan trọng với các ngành thực phẩm, dược phẩm hoặc phun sơn).
- Đường ống dẫn khí nén: Hệ thống “mạch máu” kết nối tất cả các thiết bị trên lại với nhau và dẫn khí đến từng vị trí sử dụng trong xưởng. Đường ống cần được tính toán kỹ về chất liệu (ống nhôm, ống kẽm, ống PPR) và đường kính để tránh hiện tượng sụt áp.
Sơ đồ lắp đặt máy nén khí cơ bản
Trước khi tiến hành thi công, người dùng cần hiểu sơ đồ kết nối cơ bản của hệ thống để đảm bảo quá trình lắp đặt máy nén khí diễn ra đúng kỹ thuật.

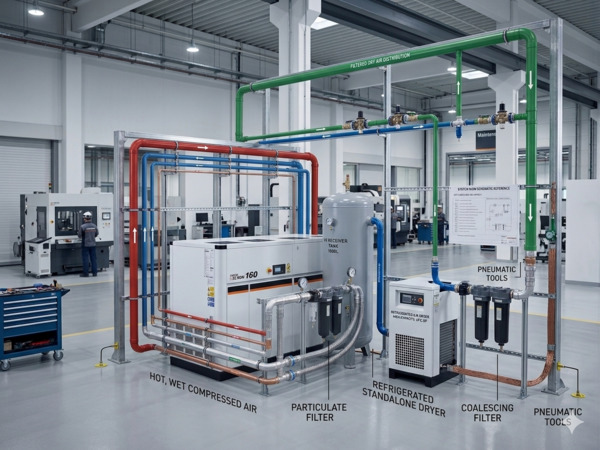

Sơ đồ hệ thống khí nén tiêu chuẩn và thứ tự kết nối
Trong ngành khí nén công nghiệp, thứ tự lắp đặt các thiết bị sẽ quyết định trực tiếp đến độ sạch của khí và tuổi thọ của máy sấy. Sơ đồ tiêu chuẩn và tối ưu nhất hiện nay được kết nối theo chuỗi sau:
Máy nén khí → Bình tích áp → Bộ lọc thô → Máy sấy khí → Bộ lọc tinh → Thiết bị sử dụng khí
Giải mã thứ tự này dưới góc nhìn kỹ thuật:
- Bình tích áp đặt ngay sau máy nén khí: Giúp hạ nhiệt dòng khí nóng vừa ra khỏi máy, đồng thời làm ngưng tụ tới 60 – 70% lượng hơi nước và dầu thô. Điều này giúp giảm tải cực lớn cho máy sấy khí phía sau.
- Bộ lọc thô đặt trước máy sấy: Giúp giữ lại các hạt bụi lớn và lượng dầu thô để bảo vệ giàn lạnh/giàn hấp thụ của máy sấy không bị nghẹt.
- Bộ lọc tinh đặt sau máy sấy: Khí sau khi làm lạnh và tách nước sẽ đi qua bộ lọc tinh để loại bỏ triệt để các hạt bụi siêu mịn và hơi dầu còn sót lại trước khi vào dây chuyền sản xuất.
Sơ đồ lắp đặt tối ưu cho từng quy mô (Xưởng nhỏ và Nhà máy)
Tùy thuộc vào diện tích và nhu cầu lưu lượng khí, sơ đồ lắp đặt sẽ được tùy biến để vừa tiết kiệm chi phí, vừa tối ưu diện tích.
- Sơ đồ cho xưởng nhỏ (Gara ô tô, xưởng mộc, xưởng cơ khí nhỏ):
- Đặc điểm: Thường dùng máy nén khí piston hoặc máy nén khí trục vít tích hợp sẵn bình tích áp mini.
- Giải pháp lắp đặt: Ưu tiên thiết kế đường ống dạng nhánh thẳng (Dead-end), sử dụng các cụm lọc nhỏ gắn ở ngay trước các vị trí dùng hơi (như súng sơn, súng bắn vít) để tiết kiệm không gian và chi phí đầu tư ban đầu.
- Sơ đồ cho nhà máy sản xuất (Nhà máy dệt, linh kiện điện tử, bao bì):
- Đặc điểm: Hệ thống công suất lớn, vận hành 24/7, yêu cầu chất lượng khí cực cao và áp suất không được sụt giảm ở các vị trí xa trung tâm.

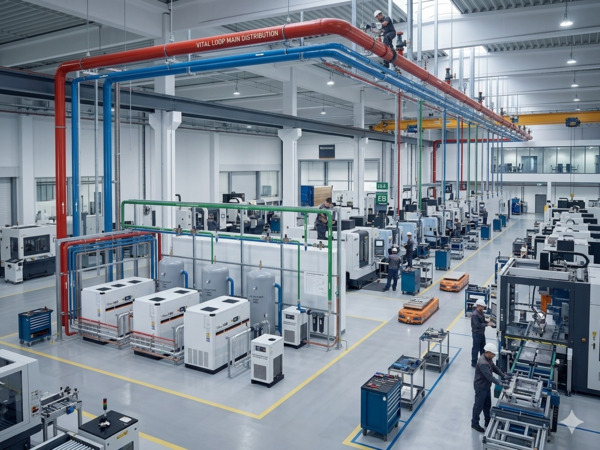

- Giải pháp lắp đặt: Bắt buộc phải có phòng máy nén khí riêng biệt để kiểm soát nhiệt độ. Hệ thống đường ống chính phải đi theo sơ đồ vòng tròn khép kín (Loop System). Sơ đồ vòng giúp khí nén đi từ hai phía đến điểm sử dụng, triệt tiêu hiện tượng sụt áp tại các điểm cuối đường ống và dễ dàng cô lập sửa chữa một phân xưởng mà không phải dừng toàn bộ nhà máy.

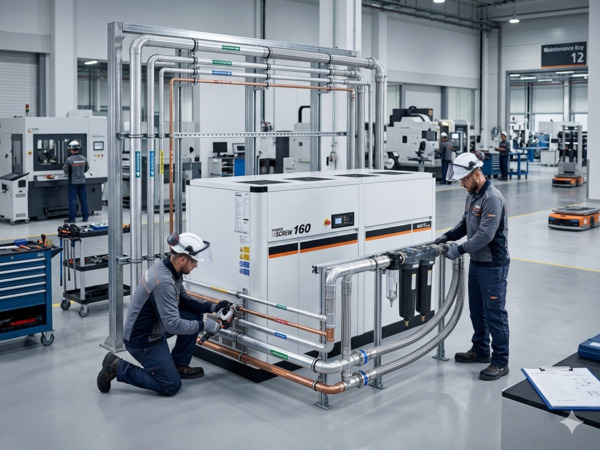

Hướng dẫn lắp đặt máy nén khí đúng cách
Việc lắp đặt máy nén khí cho xưởng hoặc gara tại nhà không quá phức tạp nếu bạn nắm vững các nguyên tắc cơ bản. Dưới đây là hướng dẫn từng bước giúp bạn tự lắp đặt hệ thống một cách an toàn, đúng kỹ thuật và tiết kiệm chi phí.

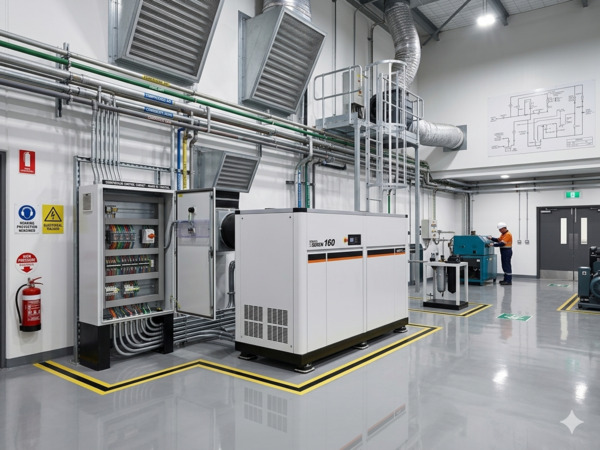

Vị trí đặt máy và kết nối nguồn điện
Vị trí đặt máy quyết định lớn đến độ bền của linh kiện cũng như sự an toàn trong quá trình vận hành hệ thống khí nén.
- Chọn vị trí đặt máy: Ưu tiên những nơi khô ráo, sạch sẽ, ít bụi bẩn và không bị mưa hắt. Mặt sàn đặt máy phải bằng phẳng, chắc chắn để hạn chế rung lắc hoặc dịch chuyển khi máy hoạt động.
- Đảm bảo thông gió: Máy nén khí tỏa ra lượng nhiệt khá lớn khi vận hành. Vì vậy cần đặt máy ở nơi thông thoáng để hỗ trợ tản nhiệt tốt hơn. Nếu lắp trong phòng kín hoặc góc khuất, nên bổ sung quạt thông gió nhằm tránh tình trạng quá nhiệt khiến máy tự động ngắt.
- Khoảng cách an toàn: Không nên đặt máy sát tường. Hãy duy trì khoảng cách tối thiểu từ 50cm – 1m giữa máy nén khí với tường hoặc các thiết bị khác. Khoảng trống này giúp lưu thông không khí hiệu quả và thuận tiện hơn cho việc bảo trì, thay dầu hoặc sửa chữa.
- Kết nối nguồn điện:
- Với máy nhỏ dưới 3HP sử dụng điện 1 pha (220V): Có thể kết nối trực tiếp với nguồn điện nhưng cần đảm bảo dây dẫn đủ tải, không dùng chung với các thiết bị điện công suất lớn khác.
- Với máy công suất lớn sử dụng điện 3 pha (380V): Nên đấu nối qua tụ điện riêng có aptomat (CB) và rơ-le tự ngắt để bảo vệ hệ thống khi xảy ra chập cháy hoặc mất pha.

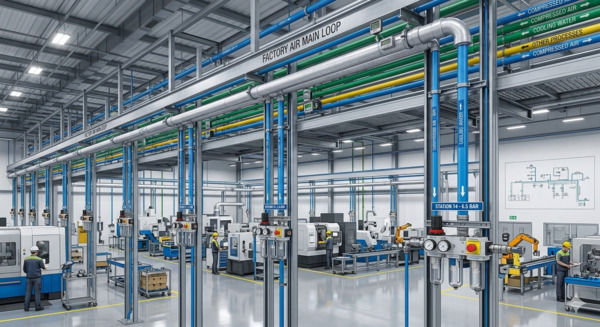

Cách đi đường ống khí nén trong nhà xưởng
Đường ống khí nén đóng vai trò rất quan trọng trong việc duy trì áp suất và hiệu suất hoạt động của toàn hệ thống. Nếu đi ống sai kỹ thuật, khí nén dễ bị sụt áp hoặc tích tụ nước ở đầu ra.
- Chọn kích thước đường ống phù hợp: Đường kính ống cần phù hợp với lưu lượng khí của máy nén khí. Nếu sử dụng ống quá nhỏ sẽ gây nghẽn khí và làm giảm áp suất đáng kể. Với các gara hoặc xưởng nhỏ, có thể sử dụng các loại ống phi 21, phi 27 hoặc phi 34 tùy theo công suất máy. Về chất liệu, nên ưu tiên ống PPR hoặc ống hơi chuyên dụng để dễ thi công và hạn chế gỉ sét bên trong đường ống.
- Hạn chế sụt áp và rò rỉ khí:
- Đi ống theo độ dốc nhẹ: Đường ống chính nên có độ dốc khoảng 1 – 2% về cuối đường ống để nước ngưng tụ chảy về một điểm cố định. Tại vị trí thấp nhất nên lắp van xả đáy để xả nước định kỳ.
- Trích nhánh kiểu cổ ngỗng: Khi lấy khí từ đường ống chính xuống thiết bị sử dụng, nên thiết kế đường ống uốn cong hướng lên rồi mới vòng xuống. Cách này giúp hạn chế nước đọng chảy trực tiếp vào thiết bị khí nén.
- Hạn chế co cút vuông: Không nên sử dụng quá nhiều co chữ T hoặc co vuông 90 độ vì sẽ làm cản trở dòng khí và gây tổn hao áp suất.
Mẹo kiểm tra rò rỉ nhanh: Sau khi hoàn tất lắp đặt, hãy nạp khí đầy bình tích áp rồi tắt máy. Dùng nước xà phòng bôi lên các khớp nối hoặc mối nối đường ống. Nếu xuất hiện bọt khí, vị trí đó đang bị rò rỉ và cần siết chặt hoặc quấn thêm băng tan để tránh thất thoát khí nén và lãng phí điện năng.
Những lưu ý quan trọng khi lắp đặt máy nén khí
Bên cạnh việc tuân thủ đúng sơ đồ và quy trình kỹ thuật, trong quá trình lắp đặt máy nén khí, bạn cần đặc biệt lưu ý những nguyên tắc “vàng” dưới đây để hệ thống luôn vận hành an toàn, bền bỉ và tiết kiệm điện năng tối đa.

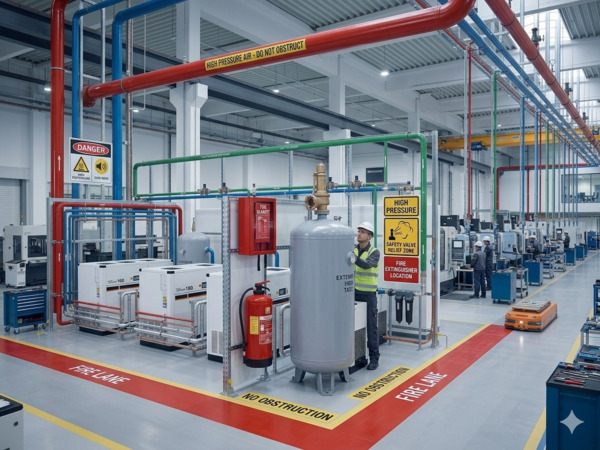

Lưu ý về an toàn lao động và phòng chống cháy nổ
- Không tự ý thay đổi áp suất an toàn: Mỗi máy nén khí và bình tích áp đều có giới hạn chịu áp suất nhất định (được ghi rõ trên nhãn máy). Tuyệt đối không tự ý điều chỉnh rơ-le áp suất vượt quá mức khuyến cáo của nhà sản xuất để tránh nguy cơ nổ bình chứa cực kỳ nguy hiểm.
- Kiểm tra van an toàn và đồng hồ đo áp: Bắt buộc phải lắp đặt van an toàn hoạt động tốt trên bình tích áp. Đây là chốt chặn cuối cùng giúp xả khí ra ngoài nếu áp suất trong bình tăng cao đột biến do rơ-le bị hỏng.
- Tránh xa nguồn nhiệt và hóa chất: Không đặt máy nén khí gần các khu vực hàn cắt, lò nung, nơi có tia lửa điện hoặc các kho chứa hóa chất dễ cháy. Máy nén khí hút không khí trực tiếp từ môi trường, nếu hút phải tạp chất dễ cháy sẽ dễ gây ra sự cố hỏa hoạn từ bên trong.

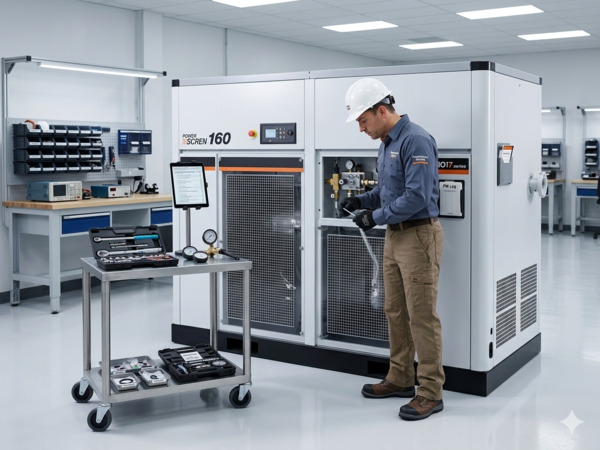

Lưu ý giúp tối ưu hiệu suất và kéo dài tuổi thọ máy
- Thiết kế hệ thống xả nước ngưng định kỳ: Nước mưa và độ ẩm trong không khí bị nén lại sẽ tích tụ rất nhiều dưới đáy bình tích áp và các bộ lọc. Bạn cần lắp các van xả đáy (van cơ hoặc van xả tự động) và tiến hành xả nước định kỳ mỗi ngày hoặc mỗi tuần để tránh nước làm rỉ sét bình và tràn vào đường ống.
- Đảm bảo chất lượng dầu máy (đối với máy có dầu): Trước khi vận hành máy lần đầu tiên sau khi lắp đặt, hãy kiểm tra mắt trâu xem lượng dầu nhớt có đủ hay không. Chọn đúng loại dầu chuyên dụng cho máy nén khí và thay dầu định kỳ sau mỗi 1000 – 2000 giờ chạy máy.
- Dễ dàng cho việc bảo dưỡng định kỳ: Khi bố trí máy trong không gian xưởng, hãy tính toán sao cho vị trí của lọc gió, lọc dầu, két giải nhiệt… không bị che khuất. Điều này giúp việc vệ sinh lọc gió hàng tuần hoặc thay thế linh kiện định kỳ diễn ra nhanh chóng, thuận tiện.
Check-list kiểm tra nhanh trước khi bấm nút khởi động (Start):
- Chiều quay của motor đã đúng theo hướng mũi tên trên máy chưa? (Đối với điện 3 pha).
- Các van chặn trên đường ống đã được mở ra hết chưa?
- Các đầu nối ống có bị rò rỉ hơi khi áp suất lên cao không?
- Máy chạy có tiếng động lạ hay bị rung lắc quá mức không?

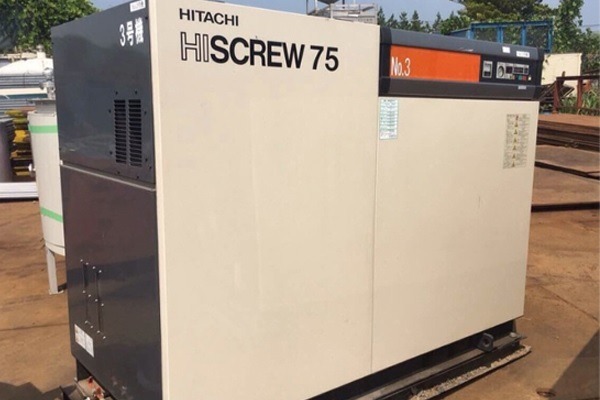

Chọn mua máy nén khí chính hãng và giải pháp lắp đặt trọn gói tại HTC
Việc tự lắp đặt máy nén khí tại nhà hoặc mua các dòng máy cũ, máy bãi không rõ nguồn gốc thường tiềm ẩn rất nhiều rủi ro về an toàn cháy nổ, sụt áp và tiêu tốn điện năng. Để hệ thống khí nén của doanh nghiệp vận hành bền bỉ và đạt hiệu suất tối đa, việc đầu tư một thiết bị chính hãng ngay từ đầu là quyết định kinh tế sáng suốt nhất.
Nếu bạn đang tìm kiếm một giải pháp toàn diện từ khâu cung cấp thiết bị đến tư vấn thiết kế hệ thống, HTC (Công ty Cổ phần Thiết bị Công nghiệp HTC) chính là địa chỉ tin cậy hàng đầu:
- Sản phẩm chính hãng 100%: HTC chuyên cung cấp các dòng máy nén khí Hitachi cao cấp (máy nén khí trục vít, máy nén khí không dầu, máy nén khí piston…) đầy đủ CO/CQ, đảm bảo hiệu suất chạy máy ổn định và siêu tiết kiệm điện.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của HTC sẽ hỗ trợ khảo sát trực tiếp mặt bằng nhà xưởng, gara của bạn để tính toán chính xác lưu lượng, kích thước đường ống và tư vấn vị trí đặt máy tối ưu nhất.
- Dịch vụ trọn gói: Không chỉ bán máy, HTC đồng hành cùng doanh nghiệp trong suốt quá trình thiết kế sơ đồ, thi công đường ống, bảo dưỡng định kỳ và cung cấp linh kiện thay thế chính hãng.
Lắp đặt máy nén khí đúng kỹ thuật là bước đệm quan trọng quyết định đến năng suất hoạt động của toàn bộ nhà xưởng, gara hay nhà máy sản xuất. Hy vọng với những chia sẻ về sơ đồ hệ thống và các lưu ý an toàn trên đây, bạn đã có cái nhìn tổng quan để setup hệ thống của mình một cách chuẩn xác nhất.
Nếu bạn vẫn còn băn khoăn về kỹ thuật, hoặc đang tìm kiếm giải pháp lắp đặt hệ thống khí nén tối ưu chi phí, hãy liên hệ ngay với HTC để được các chuyên gia đầu ngành tư vấn trực tiếp.
